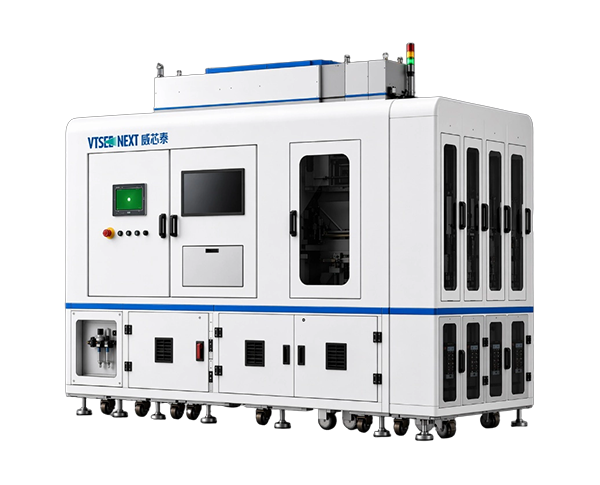

产品概况
FPC 柔性线路板外观智能检测设备，搭载 5μm/10μm/15μm 多规格线扫相机，可灵活配置，实现微米级缺陷精准成像。
融合自主多维度光学成像、AI 深度学习与 AVI 视觉检测技术，构建一体化智能检测体系。
支持标准模板快速导入调用，实现 FPC 产品快速切换，缩短换型时间，提升产线适配性。
支持 FPC 正反面同步检测，兼顾检测精度与效率，满足规模化生产质检需求。
融合自主多维度光学成像、AI 深度学习与 AVI 视觉检测技术，构建一体化智能检测体系。
支持标准模板快速导入调用，实现 FPC 产品快速切换，缩短换型时间，提升产线适配性。
支持 FPC 正反面同步检测，兼顾检测精度与效率，满足规模化生产质检需求。
产品优势
-
- 提升缺陷成像质量
- 定制化高效照明成像，攻克折痕、镀层异色、膜下异物等共性缺陷，提升弱反差缺陷成像质量
-
- 大模型泛化性强
- 工业大数据训练大模型，泛化性强，可快速迭代适配新工艺、新缺陷
-
- 提升设备稼动率
- Gerber 图纸智能导入，自动参数匹配，降低换型调试量，提升设备稼动率
-
- 实现精准定位
- 高精度轮廓特征提取，实现微小/复杂元器件精准定位
设备参数
参数
信息数据
产品最大支持尺寸
300*500
取像扫描视野（线扫）
80mm
像素精度
| 10um | 5um |
产品尺寸（mm）
| 60*80 | 280*380 | 60*80 | 280*380 |
扫描时间
| 8S | 15S | 9S | 22S |
设备尺寸
L：2300mm*W：2400mm*H：2200mm，重量：3200kg
洁净等级
整机设备万级洁净
适用产品
FPC光板整版外观检测
检测项目
膜下异物打痕、折痕、伤痕、金面氧化、线路外观、保护胶片、字符不良、阻焊油墨、镀层异色、外形不良、PI补强不良、EMI不良、钢片不良、FR4不良、喷码不良、膜残留、冲切不良
工艺应用

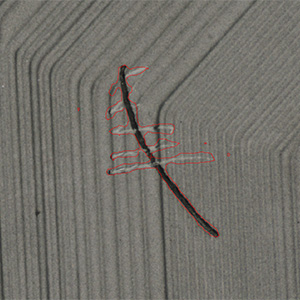

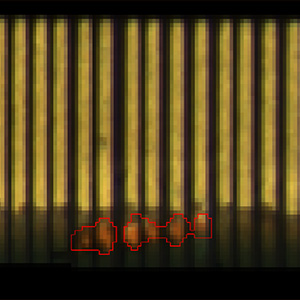

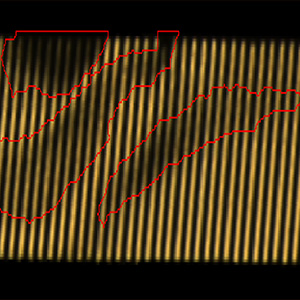

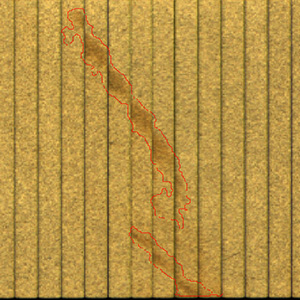

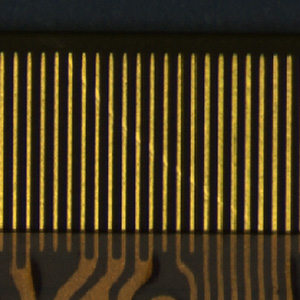

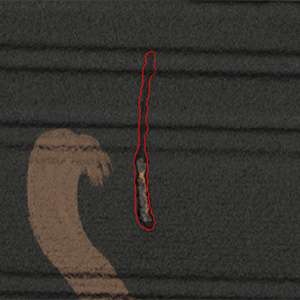

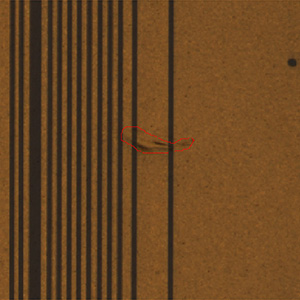

缺陷展示
-

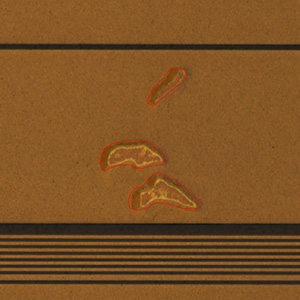

露铜
-
氧化
-

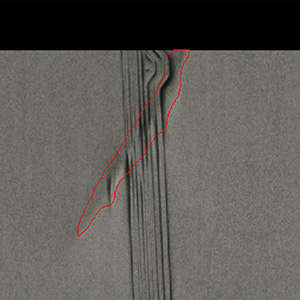

折痕
-
保护胶片不良
-
膜下异物
-
EMI不良
-
脏污油污
-

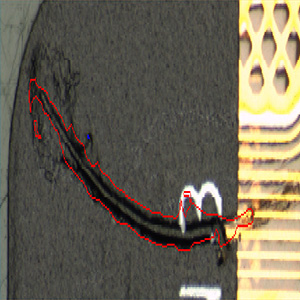

伤痕
-
细划伤
-
轻微折痕
